Как правильно подобрать и установить воздуховод для вытяжки?

Выбрать и правильно установить воздуховод для вытяжки – важный момент в обустройстве кухни. От этого будет зависеть качество воздуха в помещении, уровень шума, эстетический вид кухни. И в конечном итоге здоровье всей семьи.

Отличия кухонной вытяжной системы от вентиляции

Система вентиляции предназначена для постоянного обновления воздуха в помещении. Она оборудуется в кухне и туалетах. Чаще всего используется схема естественного побуждения. Пропускная способность для кухни составляет 60 кубометров в час, для туалета – 25. При плохой вентиляции в доме скапливается конденсат, со временем может появиться грибок. Это опасно развитием заболеваний дыхательной системы.

Внимание! На нашем сайте заработал конструктор кухни. Ознакомиться с ним и спроектировать кухню своей мечты можете совершенно бесплатно! Также может пригодиться конструктор шкафов-купе.

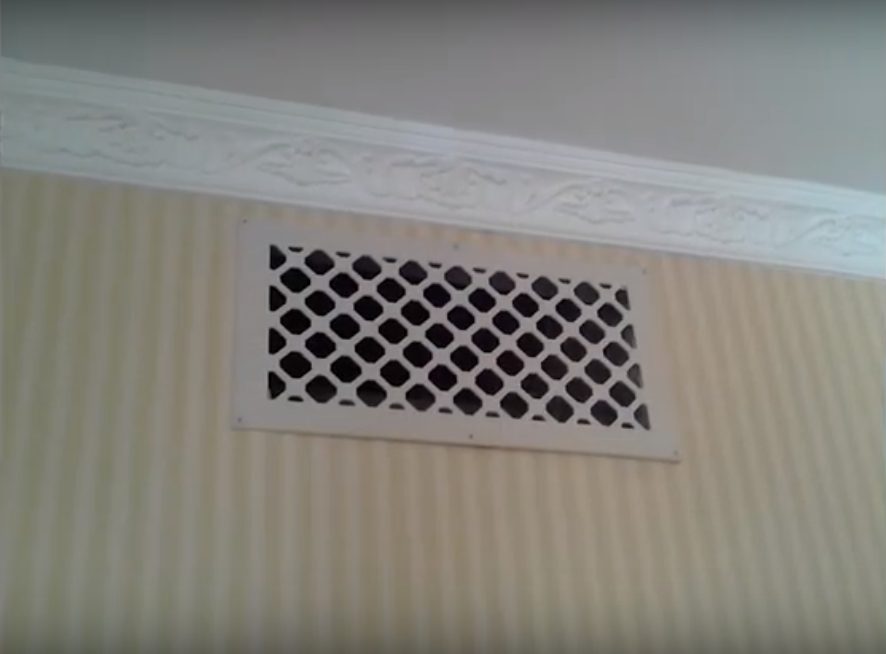

В вентиляционном устройстве воздух выходит по специальным каналам внутри стен на крышу либо на чердак. Движение потоков осуществляется благодаря перепаду температур внутри дома и снаружи, а также разнице давления. Внутрь помещения поступает новый воздух через щели окон, дверей.

Вытяжная система устанавливается в кухне, чтобы убирать запахи, излишнюю влажность и масляные отходы, образующиеся в процессе приготовления еды. Вытяжка благодаря работе вентилятора принудительно втягивает воздух из кухни, далее он отводится по воздуховоду в вентиляционный канал. Монтаж воздуховодов для кухонной вытяжки должен проводиться так, чтобы не нарушить вентиляцию помещения.

Всегда ли можно устанавливать вытяжку?

Наглухо подключать воздуховод к естественной вентиляции запрещено. На пути к выходу воздух должен преодолеть препятствия из замасленной сетки, мотора и турбины. Кроме того, забор воздуха осуществляется не под потолком, как положено, а с уровня вытяжки. Всё это делает вентиляцию неэффективной, особенно в летний период, когда тяга слабая. К тому же полная блокировка общей вентиляции может привести к накоплению природного газа в случае неисправности газового оборудования и стать причиной взрыва.

Поэтому воздуховоды для вытяжки монтируют в специальные вентиляционные решётки с обратным клапаном. В такой решётке сверху расположено отверстие для воздуховода, а снизу – прорези для вентиляции. При выключенной вытяжке воздух свободно проходит через отверстия и воздуховод. Во время работы прибора клапан не даёт возможности забранному зонтом отработанному воздуху вернуться на кухню.

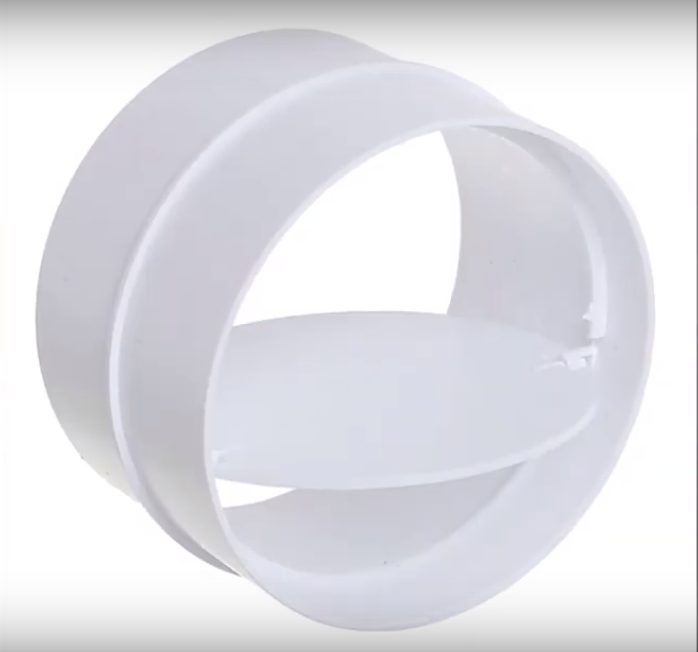

Обратный клапан может быть в виде:

• плёнки,
• диска из пластика на оси,
• цельной перегородки.

Устанавливать его нужно вертикально под углом 2 градуса. При этом клапан открывается под действием собственной тяжести, хотя на 100 % от обратного попадания пыли он не защищает.

Редко бывает, что в доме отсутствует вентиляционная шахта, нет входного отверстия в нужном помещении. Или в старых домах сильно нарушена естественная вентиляция, и вытягиваемый воздух из кухни попадает к соседям. Для таких случаев подойдут рециркуляционные вытяжки. Принцип их работы: они забирают воздух из кухни, пропускают его через фильтры (угольный, жировой) и обратно возвращают. Минусом такой системы является необходимость постоянно менять фильтры. Это выходит дорого и неудобно. Кроме того, такие вытяжки не решают проблему повышенной влажности в помещении.

Виды воздуховодов для вытяжки. Достоинства и недостатки

Воздуховод к вытяжке можно присоединить гибкий или жёсткий. Наиболее популярные модели — из пластика и алюминия. Выбор покупателя также зависит от финансовых возможностей и общего стиля оформления кухни.

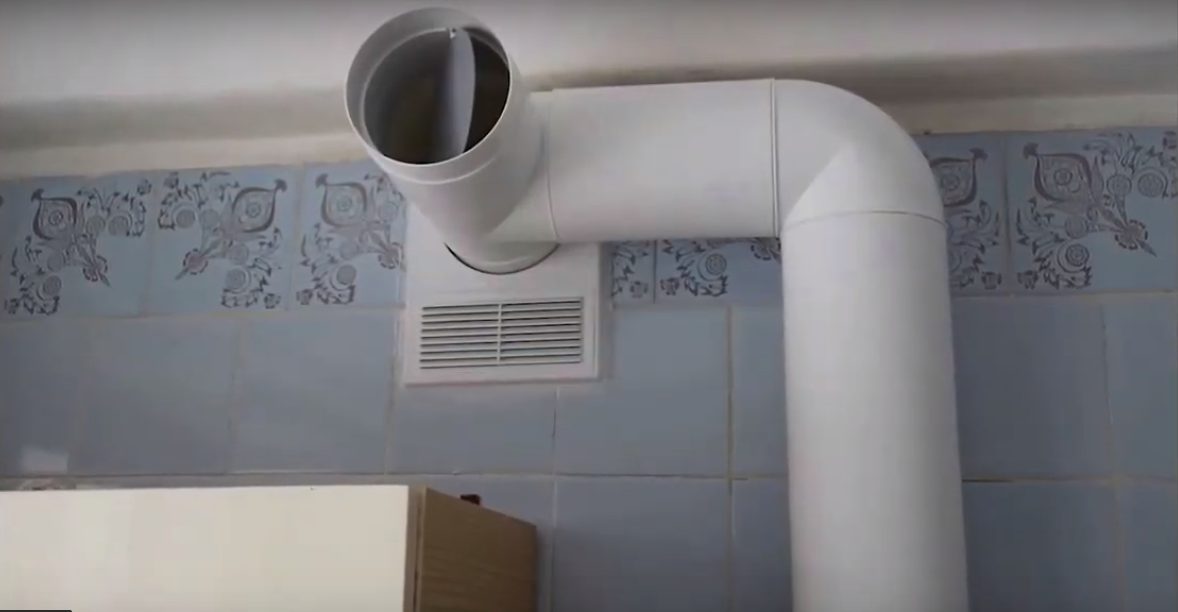

Пластиковые воздуховоды для вытяжки

Они имеют аккуратный внешний вид, вписываются практически в любой интерьер кухни. Ровные поверхности меньше загрязняются и легче поддаются очистке, не ржавеют. Меньше создаётся шума при прохождении воздуха по трубе. Так как это жёсткое изделие, требуется более точный расчёт размеров. При монтаже воздуховода из пластика для кухонной вытяжки обязательно использование переходников и соединительных элементов. Повороты более резкие, чем у гибких изделий. Стоит дороже.

Пластик не так устойчив к высоким температурам, как металл. В случае необходимости его можно покрыть влагонепроницаемой и термостойкой краской в тон кухонной мебели.
По форме бывают:

• круглые — в этом случае не нужен переходник для присоединения к вытяжке;
• овальные;
• квадратные;

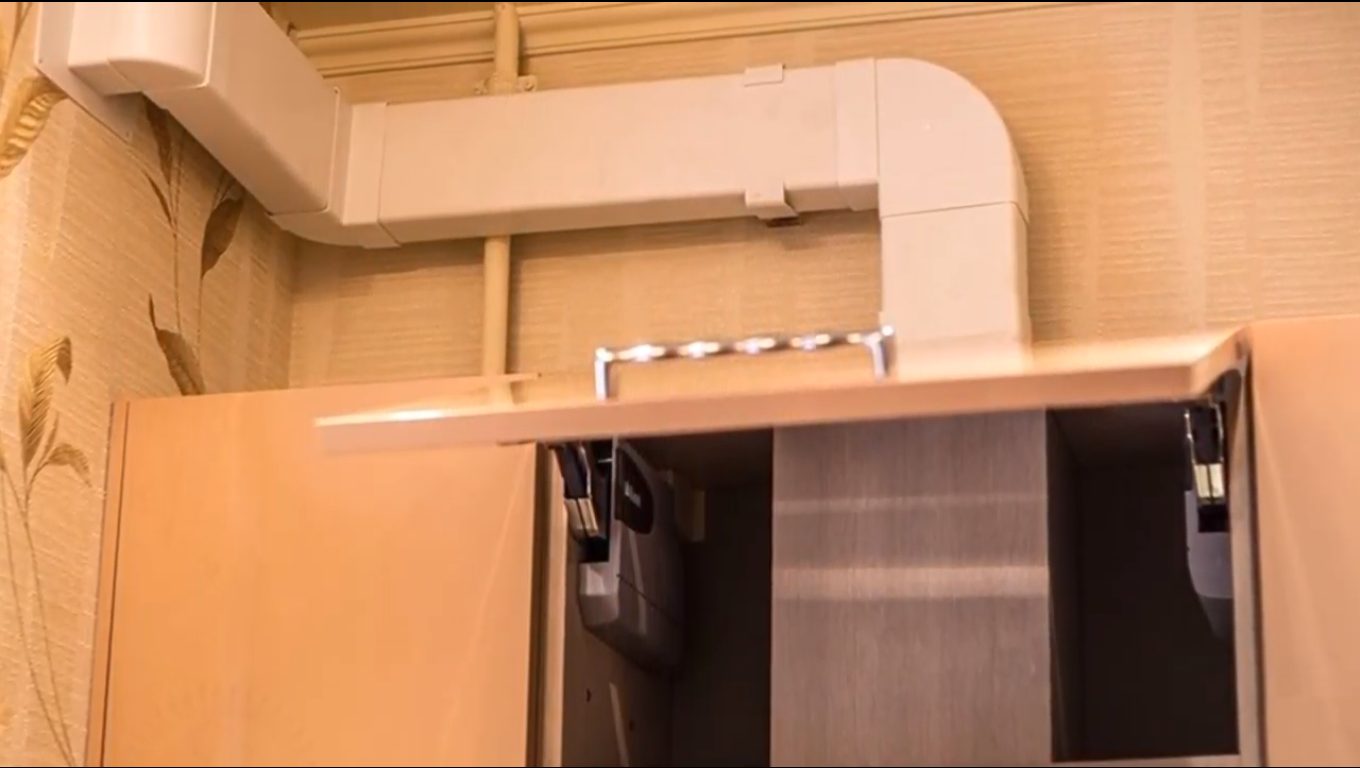

• прямоугольные воздуховоды. Их удобно проводить вдоль стены над кухонной мебелью. Можно собрать конструкцию любой траектории. Одним из вариантов прямоугольных являются плоские воздуховоды, которые занимают очень мало места и практически незаметны.

Возможны переходы с круглых изделий на прямоугольные и наоборот.

Воздуховод из гофры

Гофр изготавливается из разных материалов: алюминия, стали, пластика. Самый распространенный — гофр из алюминия. Этот металл лёгкий, выдерживает высокие температуры. Гофр должен устанавливаться в максимально растянутом состоянии. Тогда меньше будет сопротивление проходящему воздуху, ниже уровень шума. Правда, растянув, его уже нельзя сжать обратно. Он легко деформируется, поэтому нужна аккуратность при его монтаже.

Воздуховод из алюминия — гибкая конструкция, просто устанавливается, стоит дешевле. Монтаж осуществляется при помощи хомутов: к вытяжке присоединяется за фланец зонта, к вентиляционной трубе за решётку с обратным клапаном. Места соединений обрабатывают герметиком (силиконом) или укрепляют алюминиевым скотчем. Нельзя использовать суперклей.

Внешний вид не очень привлекательный, поэтому гофр часто маскируют. Сверху устанавливают специальные готовые короба из поливинилхлорида, алюминия, нержавеющей стали или дерева. Выбор зависит от интерьера кухни. Некоторые воздуховоды сразу продаются в комплекте с кожухами.
Делают конструкцию и из гипсокартона. Её шпаклюют, грунтуют и красят в нужный цвет. Одновременно устанавливают местное освещение. Встроенные воздуховоды проводят внутри кухонного шкафа. Если монтаж вытяжной системы проводится на этапе ремонта в кухне, можно скрыть его за натяжным потолком.

Недостатки такого воздуховода: выше уровень шума, в складках гофра задерживается копоть, грязь, масло. Алюминий характеризуется хорошей теплопроводностью, поэтому иногда в кухне может скапливаться конденсат.

Стальные воздуховоды гладкие, прочные, не деформируются и устойчивы к высоким температурам. Стоят недорого. Бывают оцинкованные варианты и воздуховоды из нержавейки. Из недостатков нужно отметить большой вес конструкции, что требует надёжной фиксации к стенам, для герметизации нужны специальные средства. При работе вытяжной системы создаётся много шума.

Расчёт диаметра воздуховода

Диаметр воздуховода должен совпадать с диаметром входа в вентиляционную шахту. Если площадь поперечного сечения воздуховода меньше, чем вентиляционного канала, снижается эффективность работы вытяжки.

Вентиляционные ходы в зданиях имеют диаметр 14 см, есть квадратные, размером 13 * 13 см или прямоугольные 10 * 15 см. Их пропускная способность около 300 – 400 кубометров в час. Нет смысла ставить более мощную вытяжку, может произойти эффект опрокидывания тяги.

При выборе гибких изделий рекомендуют делать не более 3 поворотов по ходу следования. Также нельзя ставить несколько поворотов подряд без участков для разгона воздуха. Общая длина воздуховода на вытяжку для кухни не должна превышать 3 м. В противном случае будет сильно увеличиваться сопротивление при прохождении воздуха, а эффективность работы всей системы снижаться.

В инструкции к вытяжке, как правило, указаны технические требования к воздуховоду, в том числе рекомендуемый диаметр. Большинство вытяжек имеют диаметр выхода 125 мм, реже – 100 мм. Нельзя делать диаметр воздуховода намного меньше, чем диаметр выходного патрубка на вытяжке. Это приведёт к значительной вибрации и шуму. Наиболее распространённые диаметры 125, 150, 160, 200 мм.

Для прямоугольных воздуховодов подходят такие параметры:

•   размеры 110 * 55 мм требуются для вытяжек с мощностью до 300 кубометров в час,
• 120 * 60 мм при мощности более 350 кубометров в час,
• 204 * 60 мм для аппаратов мощностью до 1000 кубометров в час.

Можно ли обойтись без воздуховода?

В качестве альтернативы можно устанавливать вытяжки, работающие по принципу рециркуляции. Обычно их мощность и эффективность ниже. Установка воздуховода для такой вытяжки не требуется.
Иногда организуют отведение воздуха на улицу. В стене делают отверстие после согласования с БТИ и ЖКХ. По СНиПам расстояние до ближайшего окна должно быть не менее 8 м. Как правило, это возможно только на верхних этажах.

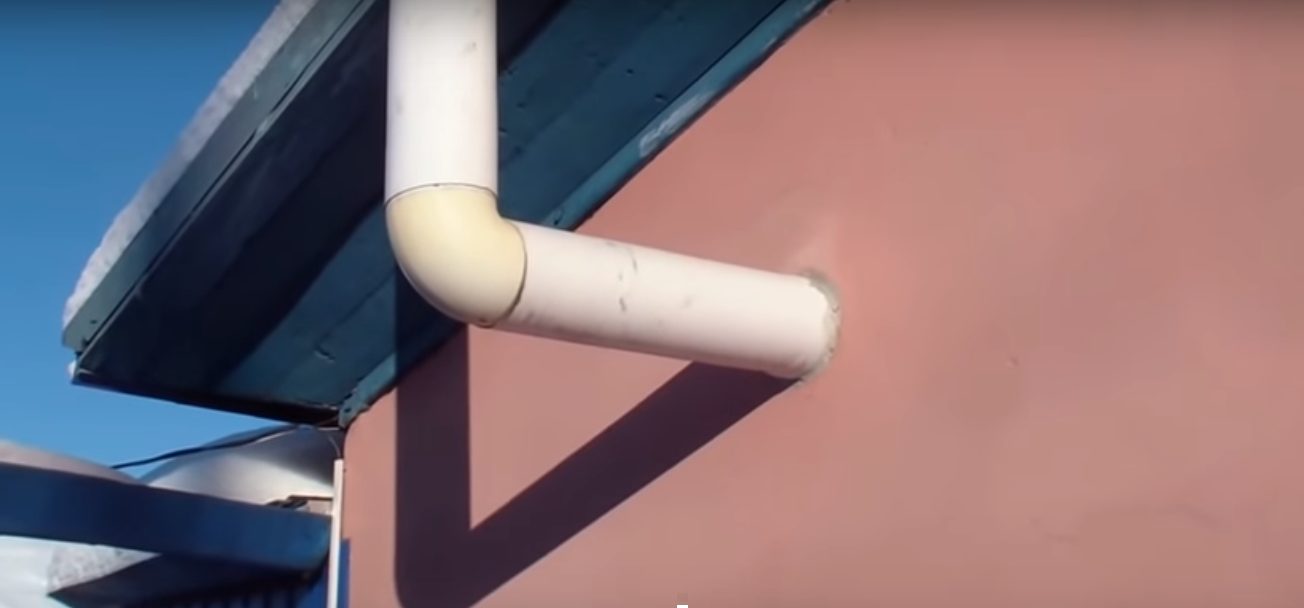

Либо устанавливают наружный короб, по которому воздух поднимается до уровня крыши. Это нужно, чтобы отработанный воздух из кухни не поступал к соседям верхних этажей через окна. Такой вариант часто используют владельцы кафе и ресторанов, которые находятся на 1 этаже многоэтажного дома.

Итак, нужно грамотно подключать вытяжку к вентиляции, чтобы не нарушать воздухообмен в помещении. Это важно в первую очередь для здоровья. Во многих современных проектах домов сразу предусмотрены несколько каналов: один для вентиляции с естественным током, другой для подключения вытяжки. Разгонные шахты у них разделены. Если же дом уже построен, важно учесть все нюансы: объём помещения, частоту приготовления пищи, размеры и пропускную способность вентиляционных ходов. Только после этого приобретать вытяжку и воздуховоды к ней, заранее продумав, как эстетично их оформить.
